Energía almacenada en arco. Medidas (forma parte de Arqueria)

Durante nuestra pequeña práctica de la arquería, medimos una vez la fuerza de tensión en el arco en función de la distancia de encoque (extremo emplumado de flecha) a arco, en su apoyo con o sin botón.

Para ello colgamos el arco de un soporte o gancho en el punto donde el extremo emplumado de la flecha toca la cuerda; y colgamos después pesos crecientes del centro del arco, con lo que el arco baja y la cuerda tima forma angular como al tensar para tirara,

Volvemos a realizar esa medida, mucho tempo después:

En todo instante el peso que tira de la cuerda es igual a la resultante sobre la vertical (en este caso) de las fuerzas que la cuerda en sus dos extremos ejerce sobre los extremos del arco. O sea, la proyección de las fuerzas de la cuerda en la vertical igualan la peso que cuelga.

En esa ocasión hemos encontrado, para un arco de potencia nominal de 36  libras /16.4 kg. y flecha de 28 pulgadas, la siguiente tabla de valores

 El fistmele medía     cm.

Tras varias consideraciones medimos la distancia entre el centro de la cuerda y el centro de la oquedad donde se coloca la mano izquierda (diestros)  para sujetar al arco. Sin la pieza que se coloca allí para facilitar la posición de esa mano.



 Arco Ouragan

peso (kg)
distancia entre extremos palas (cm)
distancia flecha
 pivot point a e(cm)
encoque a
centro de la cuerda
770*2 (error 2 mm

      arriba abajo total   cuerda corta (   diferencia
    82
    79
  0         233 (230) fistmele
  1 feten         244
  ---1 ? 1.5 aprox         252
  2 feten         262
  +1         269
  +2         289
  +3         308
  +4         332 (333)
  +5         358
  +6         384
  +7         414
  +8         443 (444)
  +9         471
  +10         499
  +11         529   30
  +12         558 26 lb. (⌂13 kg)
  +13         584
  +14         610
Nominal +15         635 25.2 "
  +16         657 35 lb
  +17         679 27 "
  +18       flecha  pp=780 699 42 libras

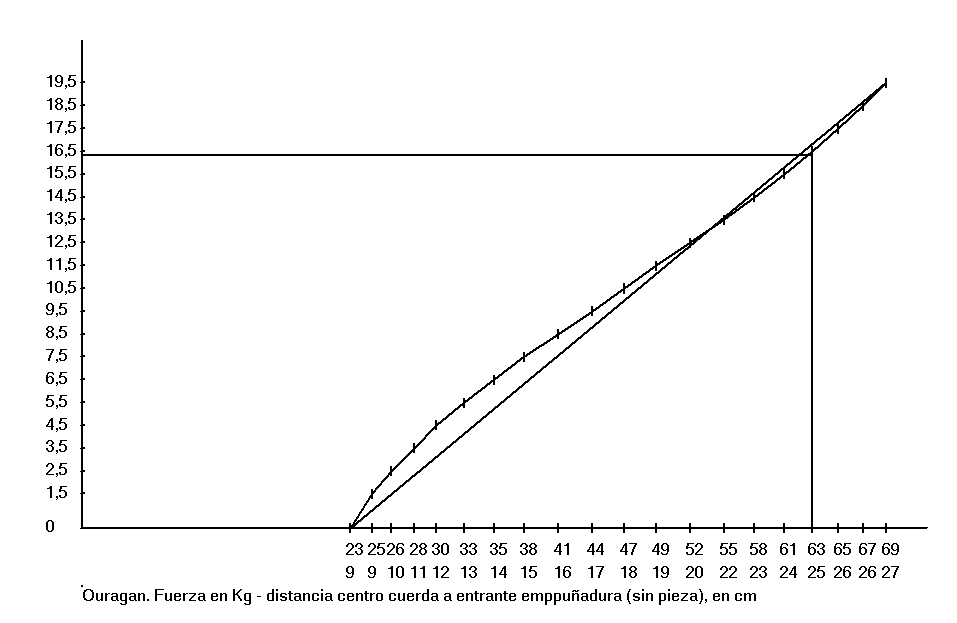

 Curva de fuerza (ordenadas) - longitud de flecha (abscisas) de arco Ouragan (calidad baja).

Se observa en la curva de la figura cómo ka fuerza ejercida en la cuerda, crece al principio deprisa, luego decrece y al final crece otra vez.  En este caso hemos sobrepasado la carga admisible, ya que hemos llegado a 18+1.5 kg <>  42 lb. mucho mayor que la recomendada. El límite de 36 lb. se marca con la horizontal correspondiente a esa carga nominal.
