(nombre casero debido a su presencia en el libro El Legado Andalusí. Ed: Granada. El legado de AL-Andalus., Sierra Nevada.1994). Empleado el nombre Comares en laceria_islamica

Es un panel cerámico con tira blanca y fondo de colores variados: azul, verde y naranja (más bien amarillo cromo), claros todos, y negro, alternándose pero siguiendo una simetría circular. Nótese el contraste bien conseguido entre la tira blanca y las baldosas coloreadas. Hay pues 5 únicos colores básicos (con matices de sombra) dispuestos de tal manera que contrastan debidamente en claridad, como demuestra su paso a grises:

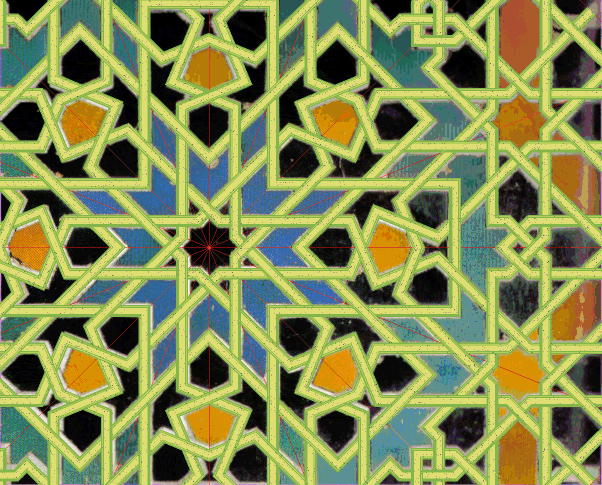

He aquí las dos figuras superpuestas para comprobar su igualdad o gran parecido:

Se comprueba esa gran semejanza, con alguna discoincidencia debida a:

1. la propia fotografía, no perfectamente alineada con la horizontal

2. no hay centro del objetivo (ojo) perpendicular al panel en el centro

3. la convergencia de los rayos visuales que rompe los paralelismos

a algún desajuste en el modelo.

a errores de construcción en en el propio panel original. Estos errores pueden ser involuntarios debido a una impericia del diseñador y del obrero que los realizo. Pero nos inclinamos a pensar, dada la gran expertise que advertimos en ambas tareas, en retoques voluntarios realizados con un criterio estético, modificando así la pura geometría en algunos puntos. En concreto los hexágonos amarillos alrededor del centro son más pequeños en el original que en la reconstrucción geométrica.

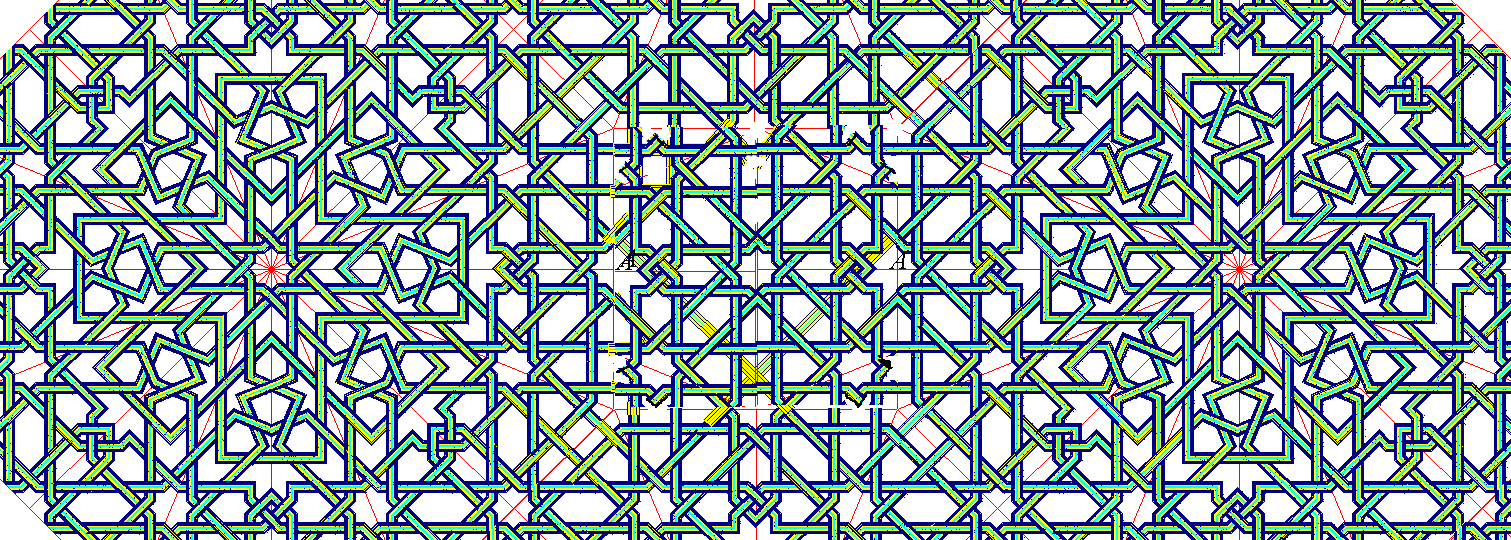

1. Primero unimos dos imágenes como las anteriores, pero separándolas y rellenando el hueco con la misma lógica usada en ellas.

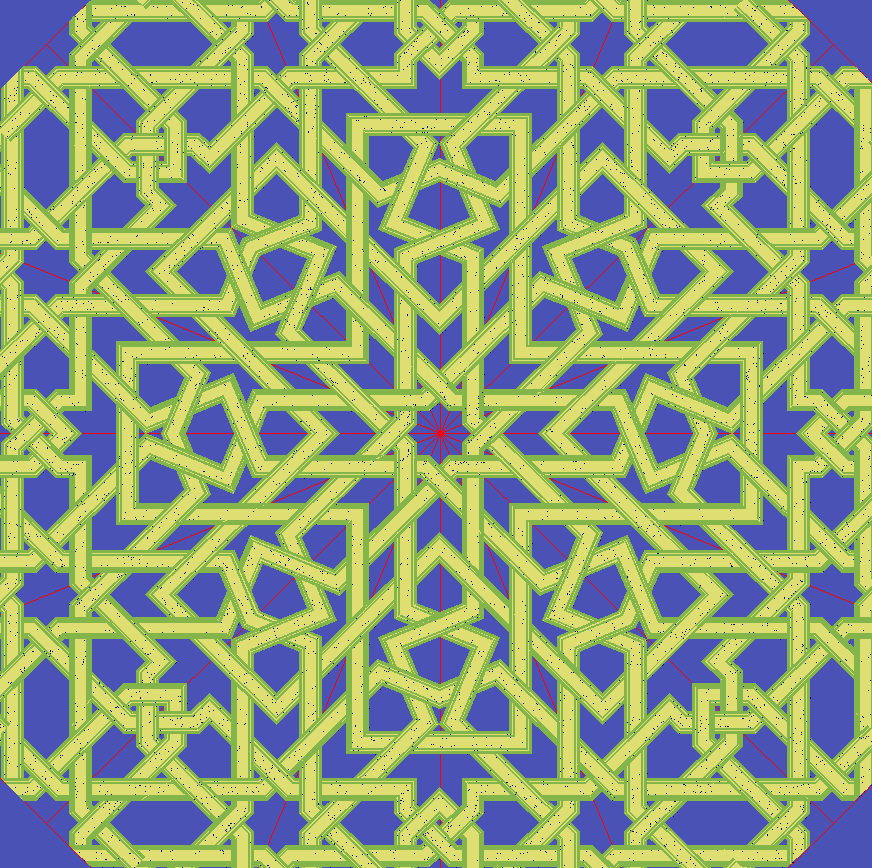

Composición a partir del original

Codificación de esta rige en nuestra aplicación Puertra; véase Help of DP21. En ese código, legible por máquinas y humanos, se escriben primero los parámetros de la red sobré la que se dibuja la rige (con sus poligonales entrelazadas), cuyos parámetros se escriben detrás.

Legado 07_182

Legado

8 1 2 68.153848845849

1.41612942561773 0.707106781186545 3.07172778619567E-02 0.5

Lattice_parameters_0

12 0 0.5 1.20710678118655 1.91421356237309 2.91421356237309 3.91421356237309 4.3284135623731 4.62895274523627 5.3284135623731 6.3284135623731 7.7426135623731 8.24261356237309 Distances_of_subserie_0

4 0 1.83400808640934 2.64556502840666 3.64330186605957 Distances_of_subserie_1

37 13 1 17 3 27 4 9 10 21 30 22 18 19 24 29 32 15 35 31 20 12 7 5 8 33 14 23 34 37 16 0 0 0 0 0 0 0 Index_draw_

3 0 0 1 2 0 1 Frame_and_segment_0

3 0 0 2 5 -1 0 Frame_and_segment_1

4 0 0 2 3 -1 -1 1 7 Frame_and_segment_2

3 0 0 3 5 3 2 Frame_and_segment_3

4 0 0 6 6 -1 0 8 4 Frame_and_segment_4

1 0 0 Frame_and_segment_5

4 0 0 5 2 -1 -1 -1 0 Frame_and_segment_6

3 0 0 6 2 9 4 Frame_and_segment_7

3 0 0 2 2 0 1 Frame_and_segment_8

3 0 1 -2 0 7 4 Frame_and_segment_9

2 0 0 8 6 Frame_and_segment_10

3 0 1 9 6 6 2 Frame_and_segment_11

3 0 0 1 6 0 1 Frame_and_segment_12

3 0 1 -4 0 11 4 Frame_and_segment_13

4 11 4 8 2 -1 -1 -1 0 Frame_and_segment_14

3 0 0 8 2 10 4 Frame_and_segment_15

3 0 1 -1 0 2 5 Frame_and_segment_16

5 2 3 -1 -1 1 7 -1 -1 4 2 Frame_and_segment_17

5 1 7 -1 -1 4 2 -1 -1 -3 0 Frame_and_segment_18

4 4 2 -1 -1 -3 0 11 4 Frame_and_segment_19

3 3 5 3 2 0 1 Frame_and_segment_20

3 -1 0 8 4 0 1 Frame_and_segment_21

6 5 2 -1 -1 -1 0 -1 -1 8 2 11 4.5 Frame_and_segment_22

3 -2 0 7 4 0 0 Frame_and_segment_23

2 0 0 8 6 Frame_and_segment_24

2 0 0 8 6 Frame_and_segment_25

3 -1 0 2 5 0 0 Frame_and_segment_26

2 0 0 8 6 Frame_and_segment_27

3 1 1 8 6 -3 0 Frame_and_segment_28

3 8 6 -3 0 0 1 Frame_and_segment_29

3 8 2 10 4 5 2 Frame_and_segment_30

3 6 2 9 4 4 2 Frame_and_segment_31

3 9 4 4 2 0 1 Frame_and_segment_32

3 0 0 8 6 1 1 Frame_and_segment_33

3 6 2 9 6 11 4 Frame_and_segment_34

3 -1 0 8 4 0 1 Frame_and_segment_35

4 5 2 10 4 0 1 0 1 Frame_and_segment_36

Aditional_parameters_Colors_etc

1 15 14 9 0 11 1

0 7 1 1

0 0 348.643891999619 397.194163672639 0.709023942160212 1 0 1 0 1 0 0 350 0 0 0 0

0.523598775598299 0.174532925199433 0 -200 0 1 0 8 0 30 0 0 4896388 11883850 75

Vése una revisión en lLegado andalusi_182 II
