El tonto de capirote
Se trata de un
enlosado.)
Bautizo así esta interesente figura que se halla en la Alhambra. Nos
recuerda un tonto sentado, un convicto de la inquisición, quien sabe. Hay dos
figuras o baldosas diferentes: el tonto y la estrella. Considerando el
primero, observamos tres partes del contorno, tres poligonales cuya conexión
poligonal (unión por sus vértices extremos) reproduce el polígono original. Se

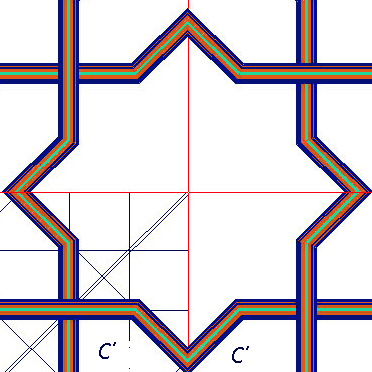

observa en la
figura cómo la parte B coincide (se acopla) a la B', la A con la
A' y la C con una C' que no está en el tonto sino en la estrella. es la cuarta parte de ella. Y se observa también cómo se transforma ‒se
mueve‒ un parte en su homóloga mediante giros: A para a A' mediant
e giro con
centro en oA, y B a B' mediante giro de 180º con centro en oB
En cuanto a C se adosa a C' ‒en la estrella, a la izquierda‒ mediante traslación, es decir, mediante giros sucesivos de 90º y traslación que acerca ambas figuras.

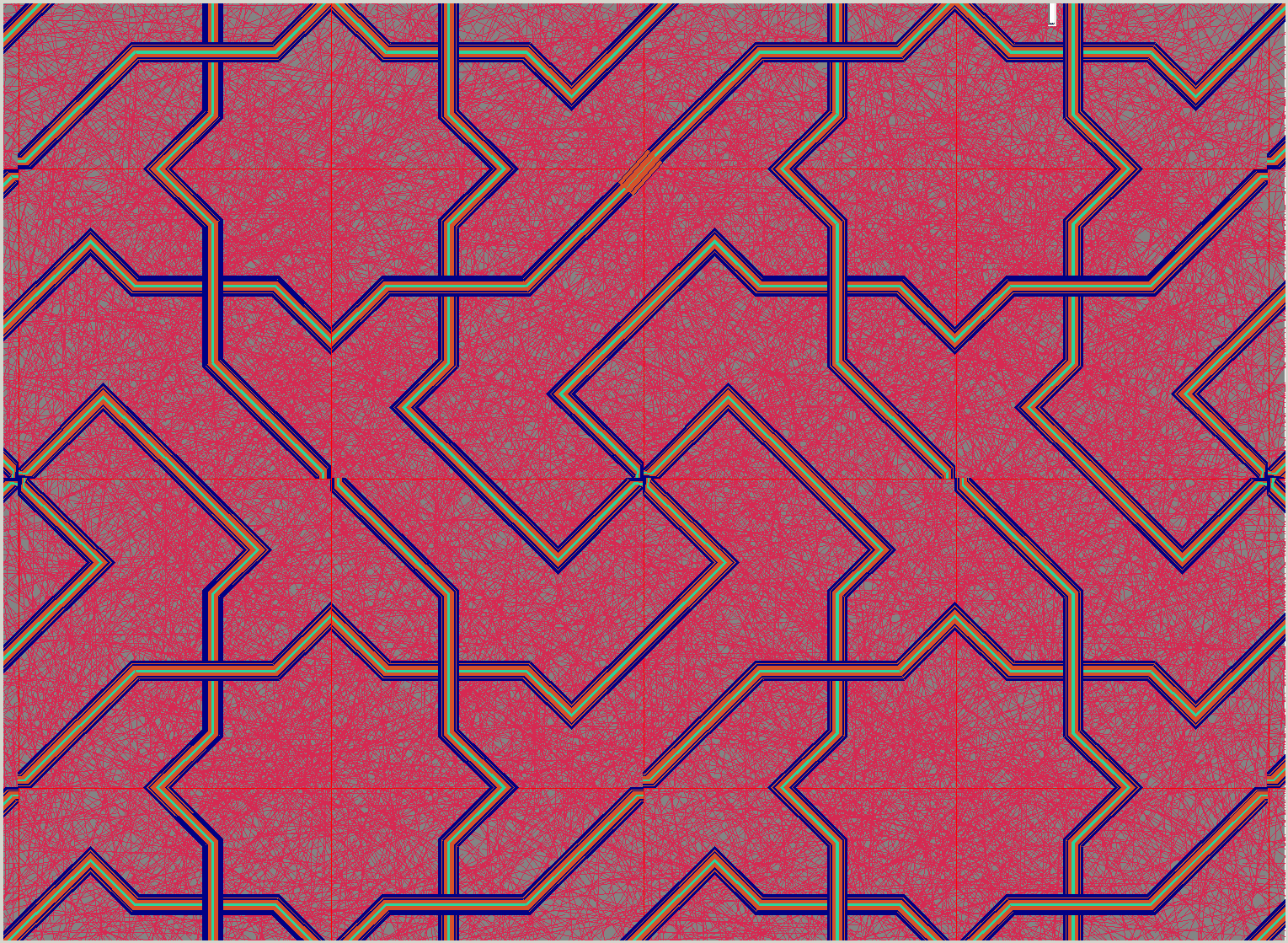

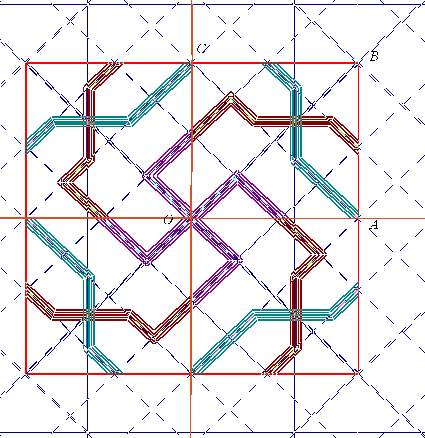

En la figura primera, arriba, vemos cómo el elemento más simple, el elemento generador, contenido en el cuadrado OABC, es girado para formar las figuras que componen el enlosado, de dos tipos, el tonto y la estrella. En la gran figura final presentamos un enlosado posible.
Figura que podemos girar:
(Su codificación en PUERTRA se encuentra en el archivo tonto07-b3.rig, que reproducimos aquí:
| Tonto de capirote 4 4 2 34.4946651885914 1 1 3.58919360642589E-02 0.5 Lattice_parameters_0 3 0 2.124213562373 3.414213562373 Distances_of_subserie_0 5 0 -0.02 1.294213562373 2.404213562373 3.488427124746 Distances_of_subserie_1 3 2 1 3 Index_draw_ 8 -2 0 -1 -1 4 3 1 2 3 3 0 0 -1 -1 2 2 Frame_and_segment_0 6 0 2 -2 1 3 3 -1 0 4 3 2 2 Frame_and_segment_1 7 0 0 2 3 -1 1 -1 -1 0 0 -1 -1 0 2 Frame_and_segment_2 Aditional_parameters_Colors_etc 1 15 14 8 0 11 0 0 6 1.31556049512486 1 5.18735821860404 1 330.650628916941 233.924685541529 0 0 0 1 0 1 0 0 350 0 0 0 0 0.523598775598299 0.174532925199433 0 -200 0 1 0 8 0 3 377.114929199219 455.871673583984 8388608 8421504 2708180 10212393 5450196 255 0 2697430 8421504 8421504 8421504 8421504 1 | |
| Codificación de la figura "Tonto de capirote" |
